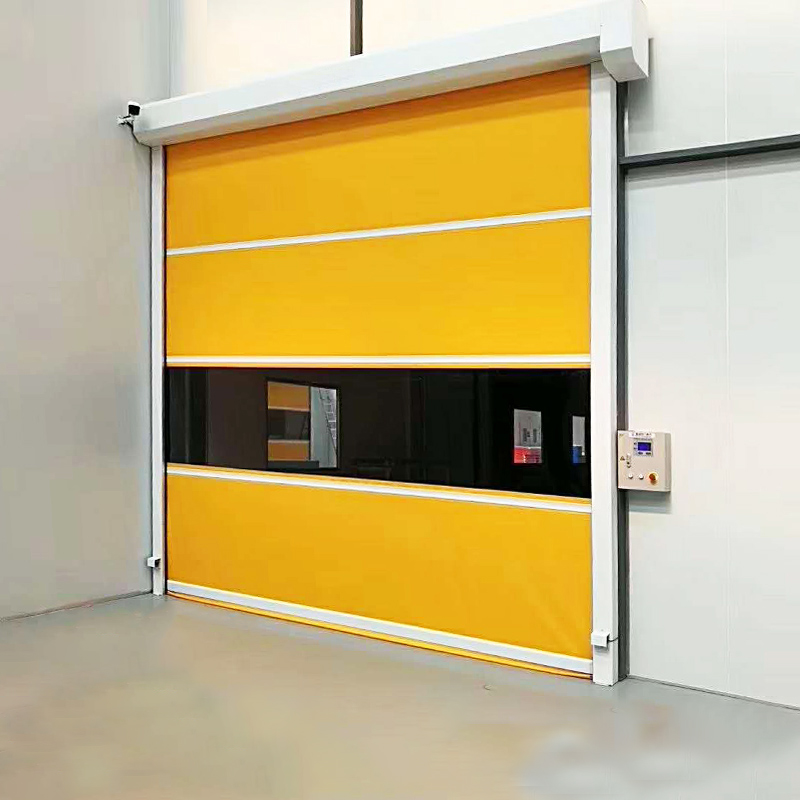

ประตูม้วนม่านพีวีซีออกแบบเพื่อ เปิด-ปิดรวดเร็ว ความสะอาด และควบคุมสภาวะแวดล้อม ผ้าม่านพีวีซีเสริมแรงวิ่งในรางข้างความแม่นยำ ควบคุมด้วยอินเวอร์เตอร์ให้การเคลื่อนที่นุ่มนวลและเงียบ เหมาะกับคลังสินค้า โลจิสติกส์ สายการผลิตอาหาร/เครื่องดื่ม ห้องคลีนรูมยา อิเล็กทรอนิกส์ การพิมพ์/บรรจุภัณฑ์ และโรงงานทั่วไป โดยค่ามาตรฐานมักรองรับ ความเร็วเปิด ~1.2 m/s, ปิด ~0.6 m/s, อุณหภูมิ −35°C ถึง 55°C, และ ทนลมราว 300 N/m² พร้อมวิธีสั่งงาน เรดาร์ รีโมต ปุ่มกด เชือกดึง และลูปแม่เหล็ก.

จุดเด่น

• ผ่านเข้า-ออกเร็ว ลดพลังงานสูญเสีย: เวลาประตูเปิดสั้นลง ลดการแลกเปลี่ยนอากาศ คุมอุณหภูมิ/ความชื้นได้เสถียร.
• เงียบและสะอาด: ขับเคลื่อนแบบ Soft-start/Stop และระดับเสียงต่ำ เหมาะกับมาตรฐาน GMP/HACCP/ISO.
• ทำงานได้ทนในสภาพแวดล้อมหนัก: ม่านและฮาร์ดแวร์รองรับช่วง −35°C ถึง 55°C และอัปเกรดสำหรับห้องเย็น/งานล้างทำความสะอาด.
• ปลอดภัยครบ: โฟโต้อายและขอบล่างนิรภัย ย้อนกลับอัตโนมัติ, ไฟสัญญาณ/เสียงเตือนจัดการช่องทางโฟร์คลิฟต์.
• ควบคุมยืดหยุ่น: เรดาร์ ลูปแม่เหล็ก ปุ่มกด เชือกดึง รีโมต และเชื่อมต่อ PLC/SCADA, Access Control/Interlock ได้.

โครงสร้างม่าน

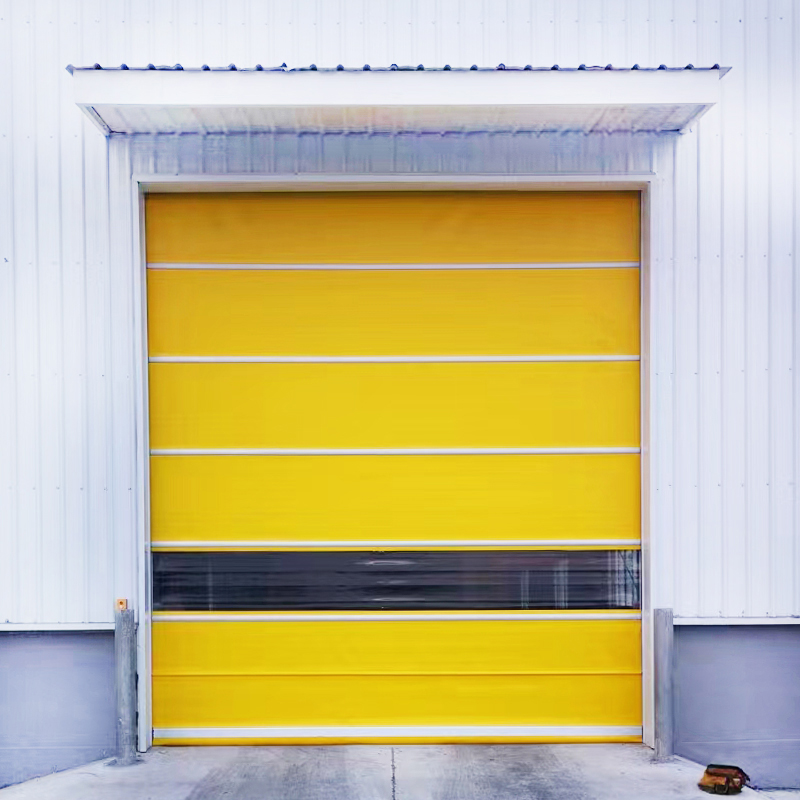

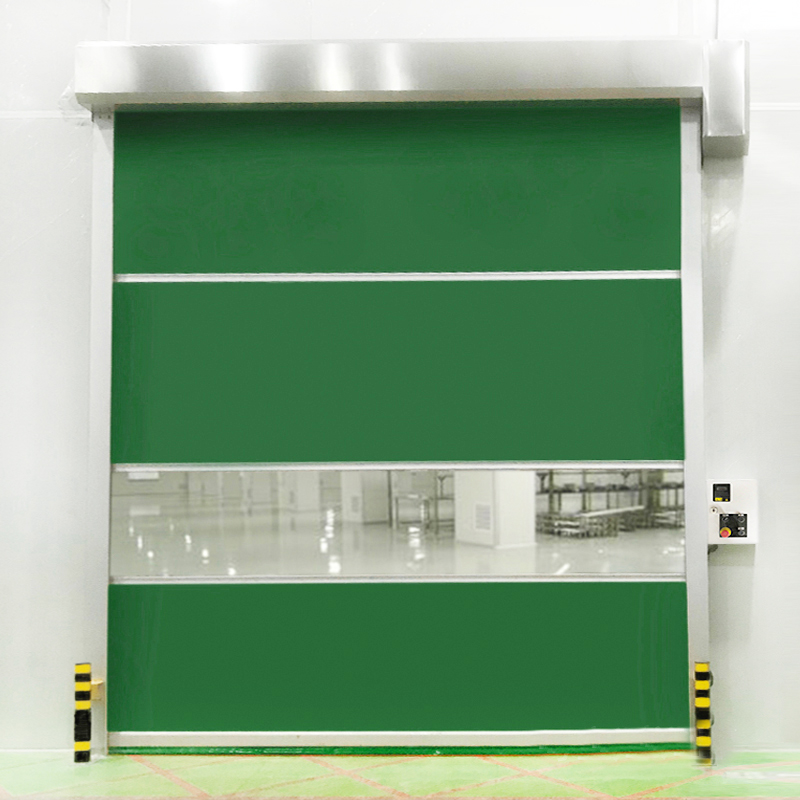

• พีวีซีหลายชั้น พร้อมผิวโพลิเมอร์กันสึก และ แถบใสแนวนอน เพิ่มการมองเห็นสองทิศทาง.
• คานกันลม/เสาบาร์กันลม และ แปรงซีลสองชั้น ลดฝุ่น เสียง และเพิ่มเสถียรภาพเมื่อเจอลมแรง.
• สีมาตรฐาน ได้แก่ เหลือง น้ำเงิน แดง ส้ม เทา เพื่อแยกโซนงาน/ภาพลักษณ์แบรนด์.

สเปกโดยทั่วไป

• ขนาด: โดยแพลตฟอร์มทั่วไป DW 4500 × DH 4500 มม. และ DW 1600 × DH 2250 มม. (ขึ้นกับรุ่น).
• ความเร็ว: เปิด ~1.2 m/s, ปิด ~0.6 m/s.
• ทนลม: ประมาณ 300 N/m²; เสริมคาน/รางเพื่อความแข็งแรง.
• รอบการใช้งาน: ประมาณ 60 รอบ/ชั่วโมง เหมาะกับงานถี่.
• ชุดขับ & ไฟฟ้า: อินเวอร์เตอร์/เซอร์โว ~0.75–1.5 kW (ตามขนาด/ความเร็ว) ไฟ 1 หรือ 3 เฟส.
• ระดับเสียง: ประมาณ 72 dB ระหว่างการทำงาน.

การติดตั้ง & การเชื่อมต่อ

• วิธีติดตั้ง: นอกวงกบ ระหว่างวงกบ หรือในวงกบ ตามโครงสร้างหน้างาน (มีแผนภาพตำแหน่งสลักยึด/เฮดรูม/ตู้ควบคุม).

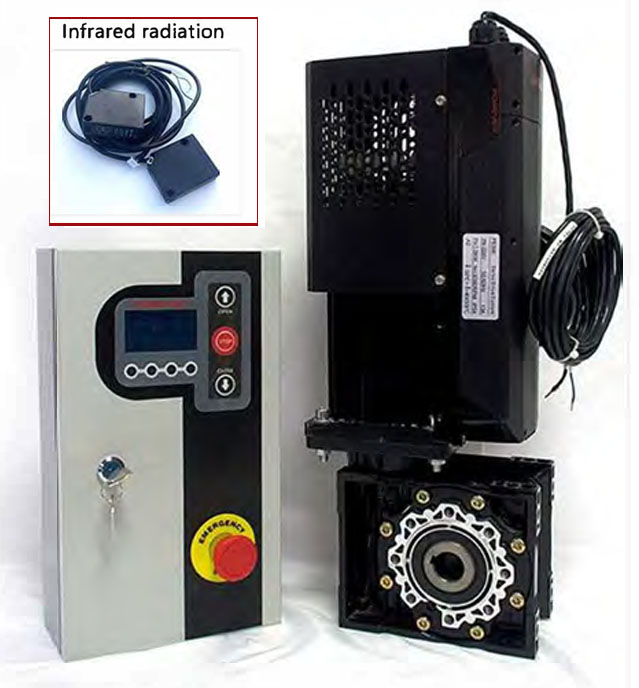

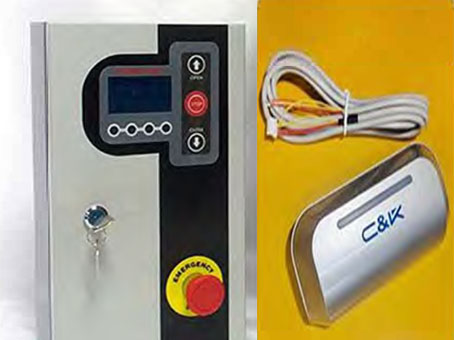

• ชุดส่วนประกอบ: ตู้ควบคุม มอเตอร์/เกียร์ โฟโต้อาย รางข้าง ลูกปืนชุบกัลวาไนซ์ คานล่าง และแปรงซีล.
• ลอจิกการสั่งงาน: กำหนดทางเดินทางเดียว/สองทาง พร้อมเรดาร์/ลูป และ อินเตอร์ล็อก สำหรับห้องเย็นหรือแอร์ล็อก.

การใช้งาน

• คลังสินค้า/โลจิสติกส์ – เพิ่มรอบรถโฟร์คลิฟต์ แยกโซนอากาศ.
• อาหารและเครื่องดื่ม – สุขอนามัยดี คุมอุณหภูมิ.
• เภสัชกรรม/คลีนรูม – ซีลแน่น เสียงต่ำ เชื่อมต่อระบบได้.
• อิเล็กทรอนิกส์/การพิมพ์ – ลดฝุ่นและเพิ่มการมองเห็น.
• พื้นที่เชิงพาณิชย์/อาคารจอดรถใต้ดิน – เงียบ ประหยัดพื้นที่ ปลอดภัย.

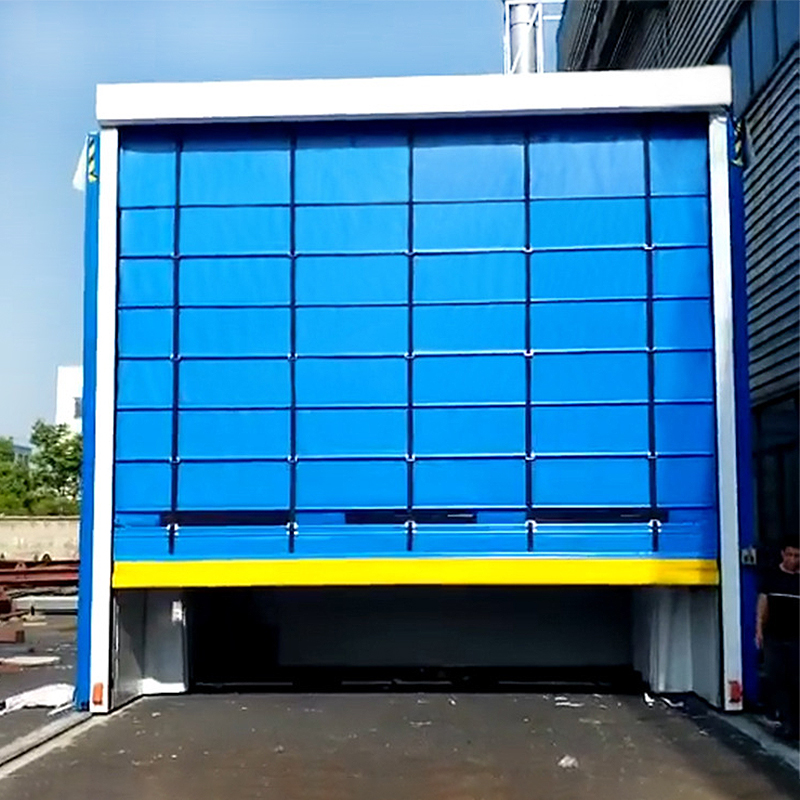

ออปชัน

• ความปลอดภัย/การมองเห็น: หน้าต่างมองขนาดใหญ่ ม่านลำแสงนิรภัย ขอบล่างนิรภัย ไฟสัญญาณ/เสียงเตือน.
• แพ็กสภาพแวดล้อม: จาระบีอุณหภูมิต่ำ ฮีตเตอร์โพสต์ ซีลเสริมสำหรับห้องเย็น
• วัสดุ: ฮาร์ดแวร์สเตนเลสสำหรับพื้นที่กัดกร่อน ฝาครอบล้างทำความสะอาด
• ควบคุม: HMI/PLC บันทึกข้อขัดข้อง โปรไฟล์ความเร็ว ระบบ Access Control/BMS

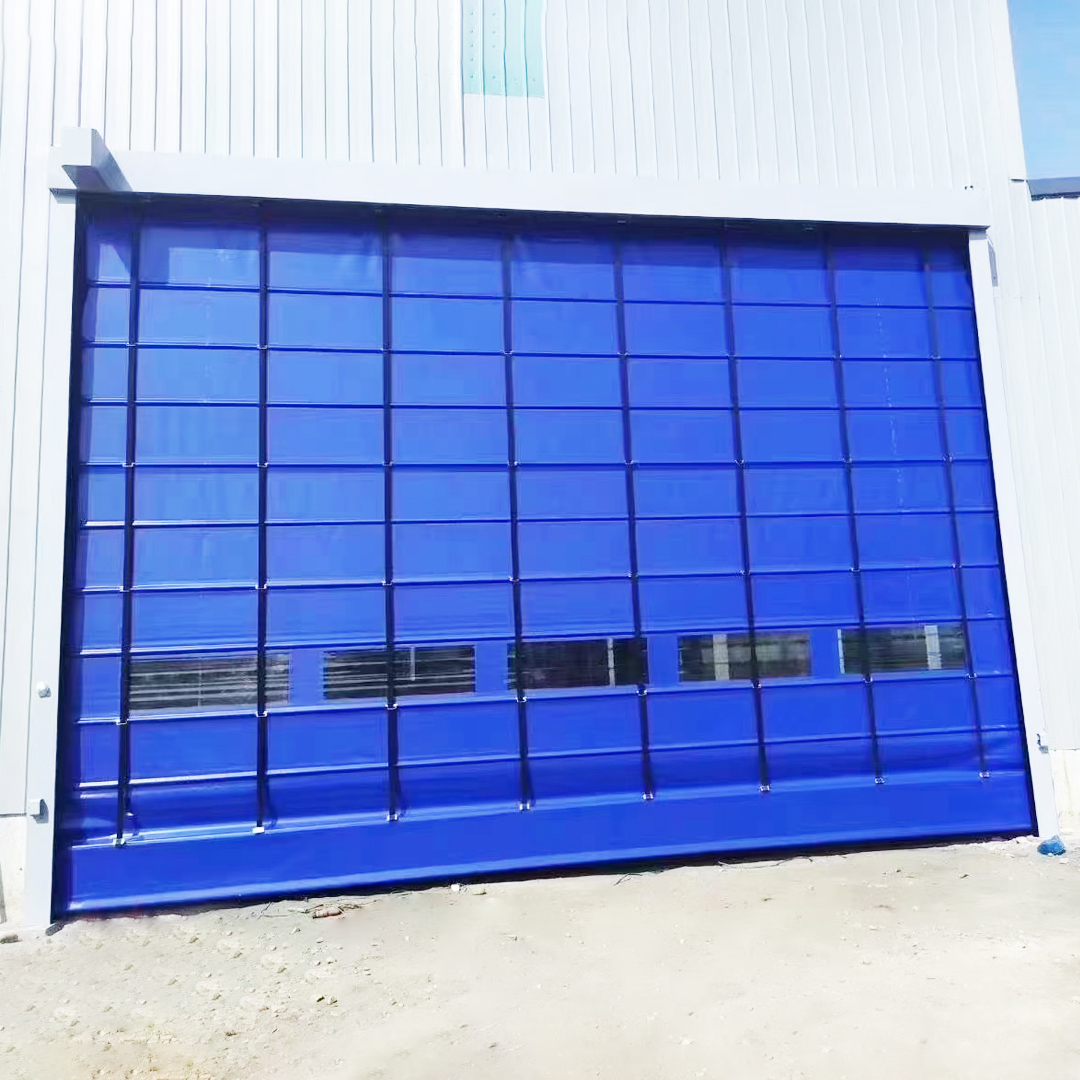

• รองรับช่องเปิดใหญ่: ประมาณ 10 × 10 ม. (ขึ้นกับรุ่น)

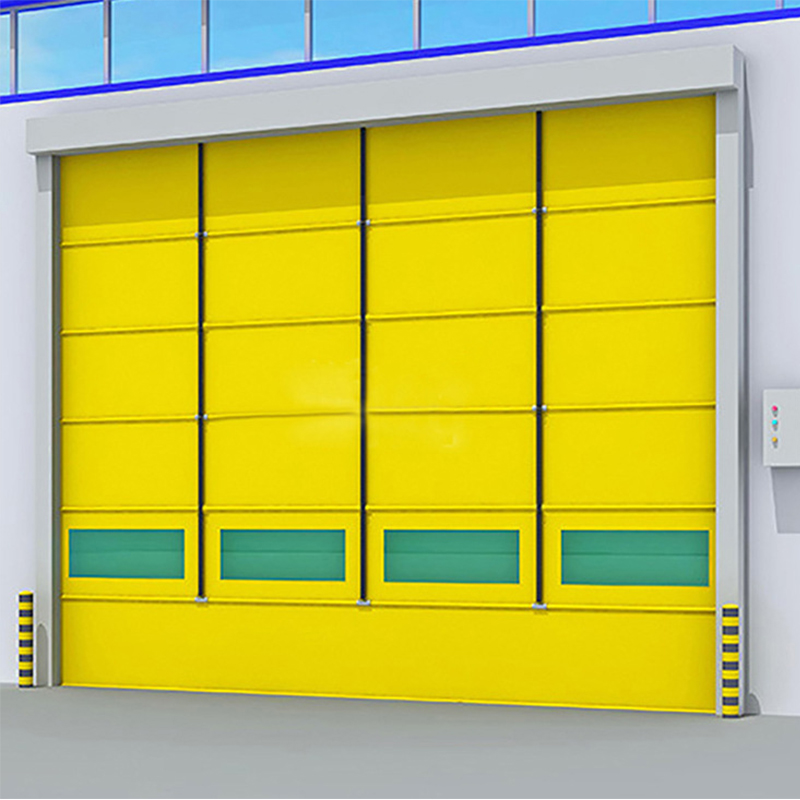

• ทนลมสูง: คานกันลม & สายรัดเสริมแรง ทดสอบราว ~28 m/s
• รอบทำงานเร็ว: เปิด ~0.3–0.8 m/s; ปิด ~0.3 m/s
• ซีลรอบบาน: แปรง/ยางซีล ลดการถ่ายเทอากาศและเสียง
• ช่วงอุณหภูมิใช้งาน: โดยทั่วไป −30°C ถึง 70°C

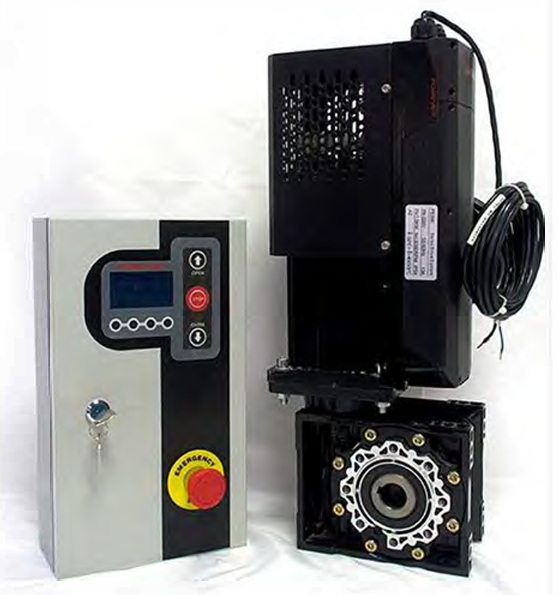

• ควบคุมอัจฉริยะ: เซอร์โว/อินเวอร์เตอร์ พร้อม HMI

ความปลอดภัย: โฟโต้อาย และขอบล่างนิรภัยย้อนกลับ
สัญญาณ: เสียงเตือน
& ไฟสัญญาณจราจร (แดง/เขียว)
การสั่งงาน: เรดาร์ วงจรแม่เหล็ก เชือกดึง ปุ่มกด รีโมต
ออปชัน: คานกันลมเพิ่ม มือปล่อยฉุกเฉิน ฮาร์ดแวร์สเตนเลส
สีม่าน: เหลือง / น้ำเงิน / ขาว หรือสั่งทำพิเศษ

ประตูม้วนอะลูมิเนียมให้ความปลอดภัย ทนทาน และภาพลักษณ์ที่ดูเรียบหรู เหมาะกับหน้าร้าน คลังสินค้า ท่าขนถ่าย รถยนต์/ที่จอดรถ และที่อยู่อาศัย ตัวบานมีน้ำหนักเบาแต่แข็งแรง ทนการกัดกร่อน และมีสีสัน/ผิวสัมผัสให้เลือกหลากหลาย พร้อมรูปแบบการติดตั้ง นอกวงกบ ระหว่างวงกบ หรือในวงกบ เพื่อใช้พื้นที่ได้คุ้มค่าสูงสุด

จุดเด่นของอะลูมิเนียม

• ทนสนิม ดูแลง่าย เหมาะกับพื้นที่ชื้นหรือใกล้ทะเล
• เงียบ นุ่มนวล ด้วยเพลาและมอเตอร์สมดุล เหมาะกับอาคารใช้งานร่วม
• ปลอดภัย ปรับแต่งได้ บานทึบเพื่อความเป็นส่วนตัวหรือแบบเจาะช่อง/โปร่งสำหรับการถ่ายเทอากาศ
• สวยงามตามแบรนด์ มี เฉดสีบานจำนวนมาก รวมถึงลายไม้/เมทัลลิก

ทางเลือกการติดตั้ง

• ติดตั้งนอกวงกบ (Outside installation): ประหยัดพื้นที่ภายใน
• ติดตั้งระหว่างวงกบ (Intermediate): เมื่อไม่ต้องการส่วนยื่นด้านหน้า
• ติดตั้งภายใน (Internal): ป้องกันฝากล่องและชุดขับจากสภาพอากาศ

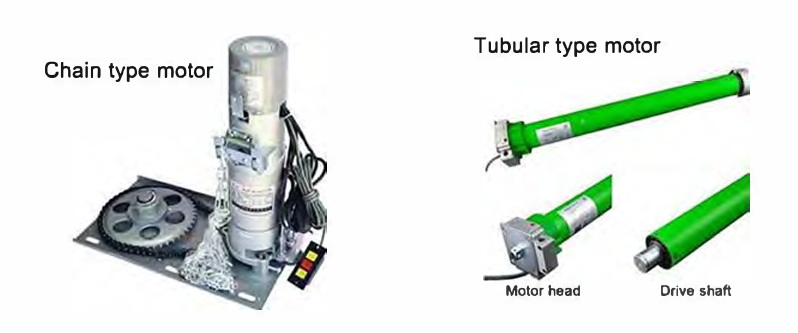

ระบบขับเคลื่อน

• มอเตอร์ท่อ (Tubular): ซ่อนในท่อเพลา เงียบและประหยัดพื้นที่ เหมาะกับหน้าร้าน/บ้านพัก
• มอเตอร์โซ่ (Chain type): สำหรับบานหนัก/รอบใช้งานสูง มีดึงโซ่มือยามไฟดับ

สเปกโดยทั่วไป

• แผงบาน: รีดขึ้นรูปอะลูมิเนียม (เลือกแบบมีฉนวนได้) พร้อมตัวล็อกปลายกันบานส่าย
• รางข้าง/คานล่าง: อะลูมิเนียมหรือเหล็กชุบ พร้อมแปรง/ยางซีลกันฝุ่นและเสียง
• ความปลอดภัย: โฟโต้อาย ขอบล่างนิรภัยย้อนกลับ ระบบป้องกันมอเตอร์โหลดเกิน และปลดฉุกเฉิน
• การควบคุม: สวิตช์กุญแจ ปุ่มกด รีโมต ควบคุมเข้า-ออก ไทเมอร์ และ ไฟสัญญาณ สำหรับท่าขนถ่าย

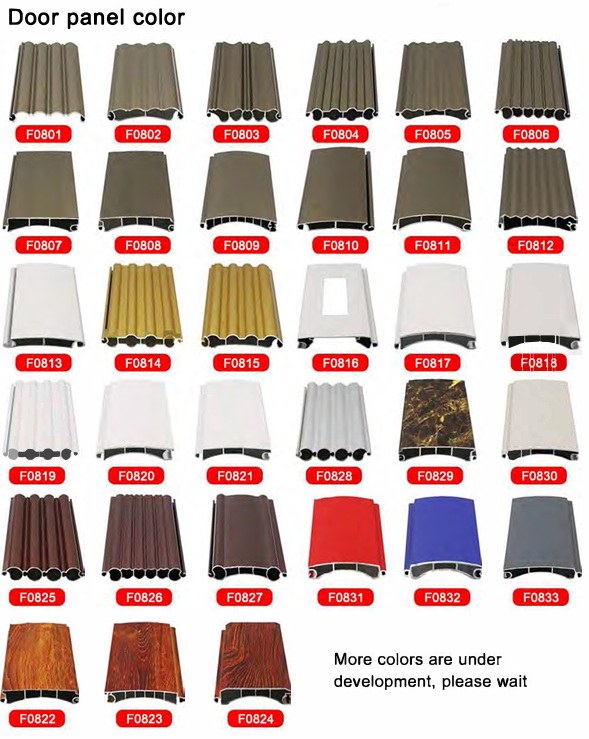

• สีผิว: พ่นสีฝุ่นเฉดมาตรฐาน F0801–F0833 และลายไม้เช่น F0822–F0824

การใช้งานแนะนำ

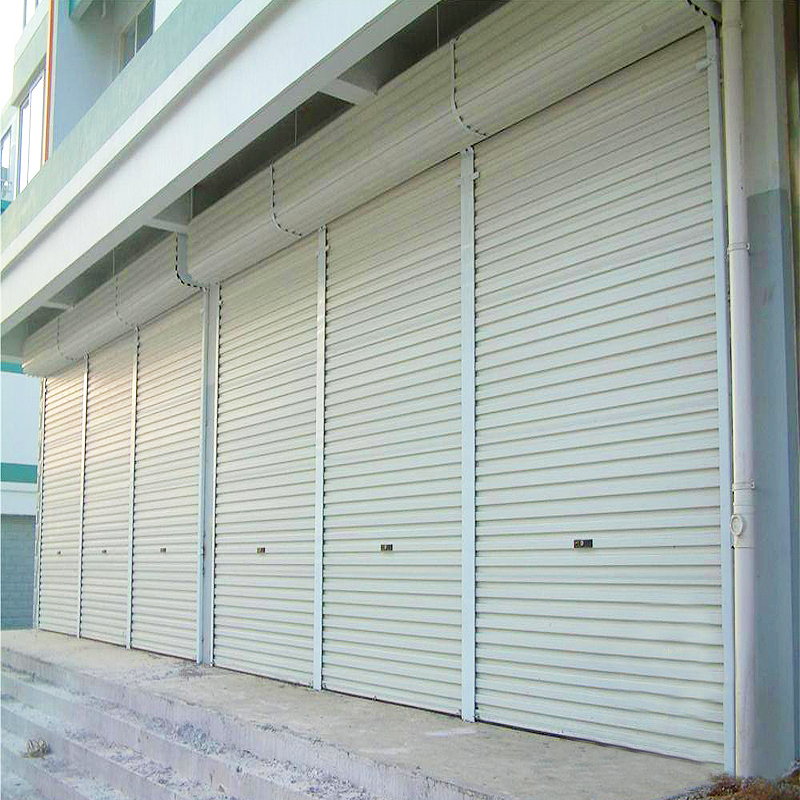

• ค้าปลีก/โชว์รูม: ปลอดภัยหลังเลิกงานโดยยังคงความสวยงามตอนกลางวัน
• คลังสินค้า/โลจิสติกส์: ทนทานสำหรับประตูใช้งานถี่

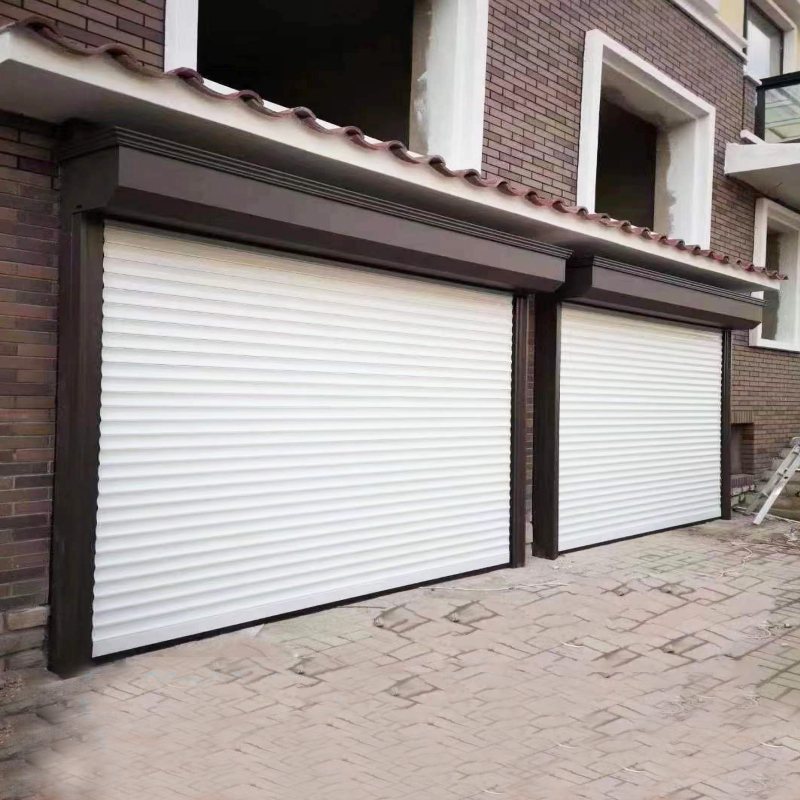

• ที่อยู่อาศัย/ลานจอดรถ: เงียบ ประหยัดพื้นที่
• โรงพยาบาล/สถานศึกษา: ปิดกั้นพื้นที่ร้านยา ห้องปฏิบัติการ โรงอาหาร และคีออสก์ได้อย่างปลอดภัย

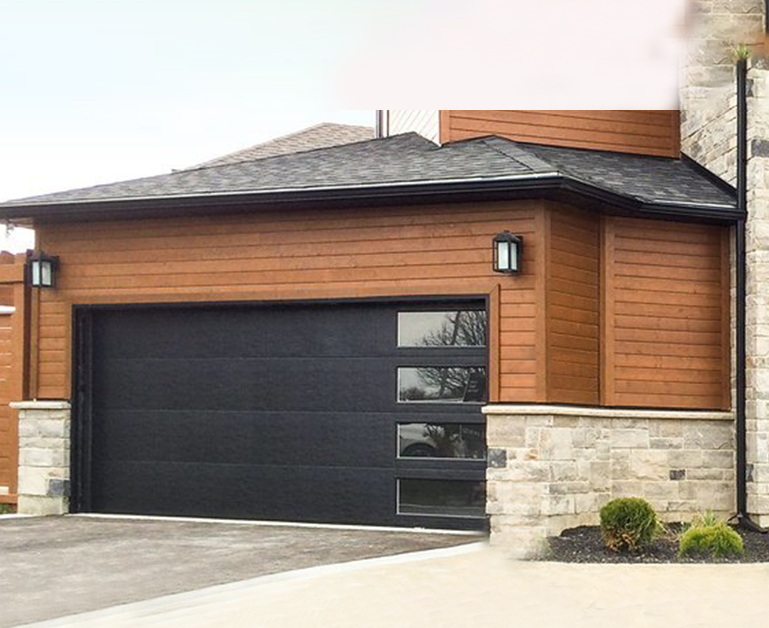

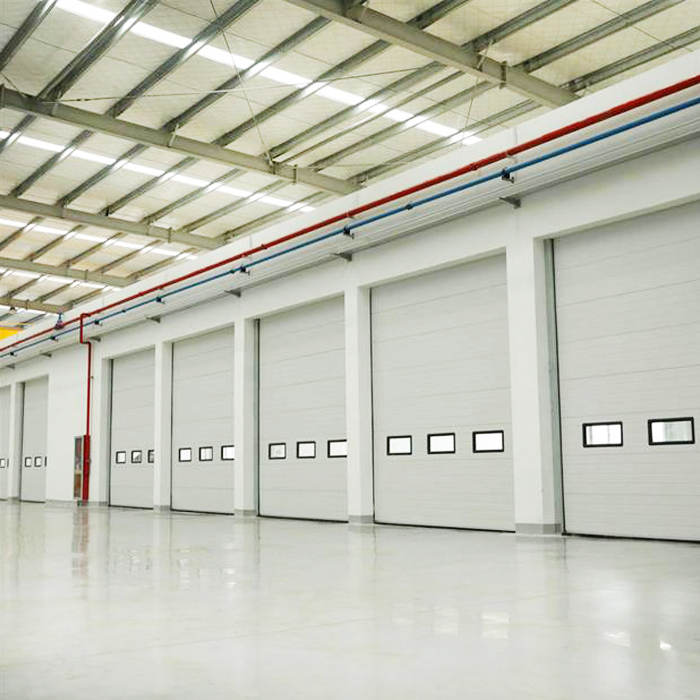

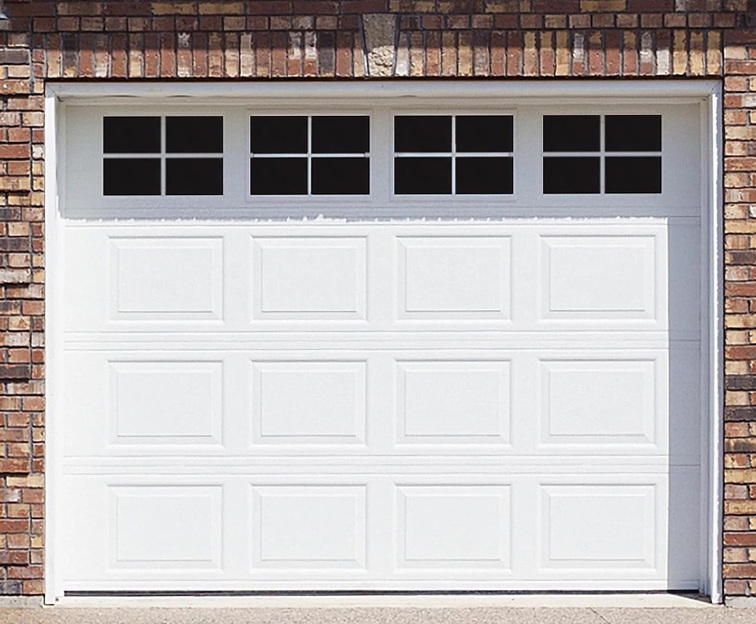

ประตูแบบเซกชั่นให้ค่าฉนวนความร้อนยอดเยี่ยม รูปลักษณ์เรียบสวย และการทำงานที่เงียบ เหมาะกับคลังสินค้า ศูนย์กระจายสินค้า เวิร์กช็อปยานยนต์ พื้นที่ควบคุมอุณหภูมิ และไลน์ผลิตที่ต้องการลดการรั่วไหลของอากาศ แผงบานเป็นโครงสร้างแซนด์วิชเหล็ก–โฟม PU–เหล็ก พร้อมซีลระหว่างแผงช่วยลดการสูญเสียพลังงาน

จุดเด่น

• กันความร้อนดีเยี่ยม: โครงสร้างเหล็ก–PU–เหล็ก พร้อมซีลระหว่างแผงและคัทความร้อน ลดการถ่ายเทความร้อนและลมรั่ว
• ยืดหยุ่นเรื่องพื้นที่หัวเสา: เลือกชุดราง Standard Lift / High Lift / Vertical Lift ให้เหมาะกับพื้นที่จริง เช่น เฮดรูมต่ำ เครนเหนือศีรษะ หรือชั้นลอย

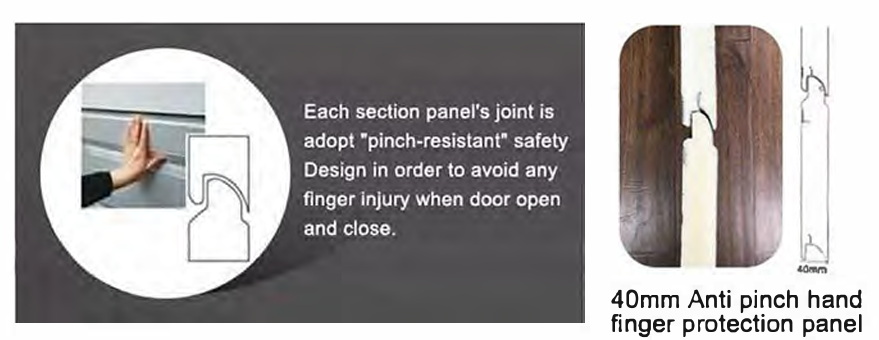

• ปลอดภัย เงียบ ทนทาน: ลูกล้อคุณภาพ สปริงแรงบิดสมดุล และตัวเลือกแผงนิ้วปลอดภัย (finger-safe/anti-pinch)
• ภาพลักษณ์สวยงาม ปรับแต่งได้: ลายแผง/พื้นผิว สีโรงงาน หน้าต่าง/วิชั่นพาเนล เพิ่มแสงธรรมชาติ
• บำรุงรักษาง่าย: โครงฮาร์ดแวร์แบบโมดูลาร์ เข้าถึงจุดบริการได้สะดวก ลดเวลา Downtime

สเปกโดยทั่วไป

• ความหนาแผง: โดยทั่วไป 40–80 มม. พร้อมตัวเลือกแผงแบบนิ้วปลอดภัย.
• ระบบซีล: ซีลด้านบน/ล่าง และซีลระหว่างแผง พร้อมคัทความร้อน ช่วยเพิ่มประสิทธิภาพฉนวน.

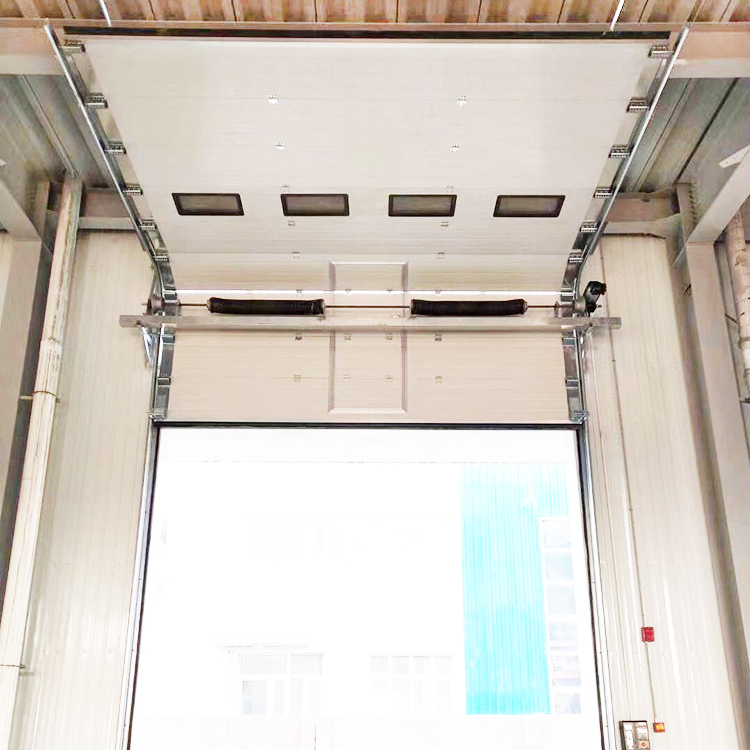

• รูปแบบรางยก: Standard Lift (ต้องการเฮดรูม ~250–500 มม.), High Lift (>500 มม. ถึงต่ำกว่าความสูงช่องเปิด), Vertical Lift (เฮดรูมประมาณเท่าความสูงประตู).
• การขับเคลื่อน: ดึงโซ่มือหรือมอเตอร์ไฟฟ้าแบบ Soft-start/Stop พร้อมโฟโต้อายและขอบล่างนิรภัย
• ฮาร์ดแวร์: รางและชุดยึดเหล็กชุบ/สเตนเลส สปริงแรงบิดคำนวณตามรอบการใช้งาน
• ช่องมอง: หน้าต่าง/แผงใส เพิ่มแสงสว่างและการมองเห็น
• สี/ผิว: สีมาตรฐานจากโรงงาน และสั่งทำสี RAL ได้.

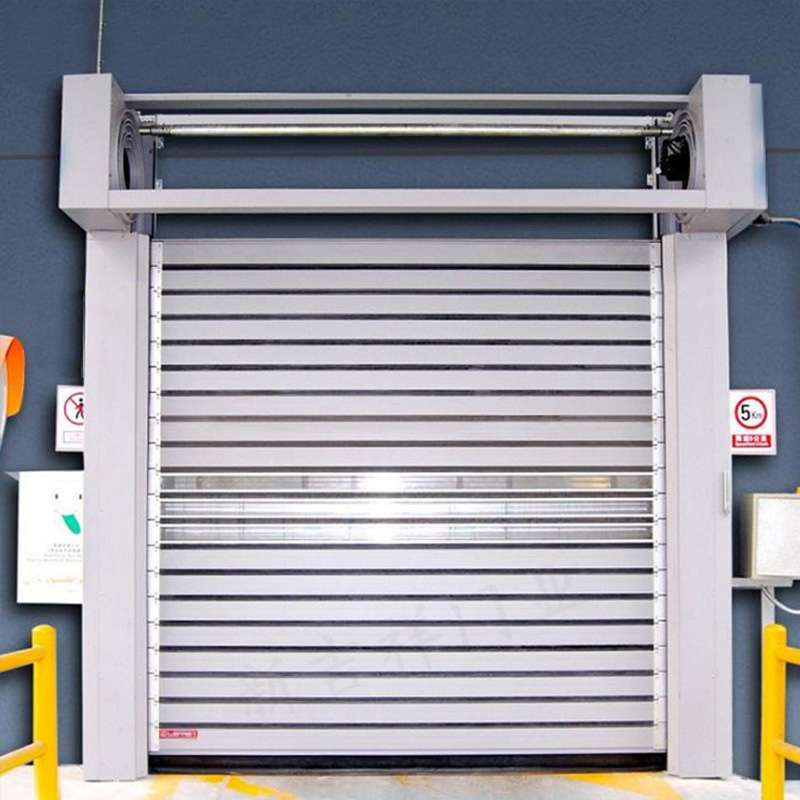

ประตูม้วนบานฉนวนความร้อนแบบ สไปรัล ออกแบบเพื่อ ความเร็ว ความปลอดภัย และการประหยัดพลังงาน ใช้บานอลูมิเนียมเติมฉนวน PU เคลื่อนที่ใน รางสไปรัลแบบไม่สัมผัสกัน (non-contact) ทำให้บานไม่ถลอกแม้เปิด-ปิดถี่ เหมาะกับโรงงานอาหารและเครื่องดื่ม ห้องเย็น ยานยนต์ อิเล็กทรอนิกส์ เภสัชกรรม และคลังสินค้ามูลค่าสูง

หลักการทำงานของสไปรัล
บานแต่ละชิ้นถูกนำทางเข้าสู่ราง สไปรัล อย่างเป็นระเบียบ ไม่เสียดสีกัน ลดเสียงและแรงเสียดทาน โครงสร้างถ่วงน้ำหนักและมอเตอร์อินเวอร์เตอร์ให้การเคลื่อนที่ นุ่มนวลและแม่นยำ รองรับระบบอินเตอร์ล็อกและไฟสัญญาณได้ง่าย

• ความเร็วสูงมาก ลดเวลารอและการถ่ายเทอากาศ ความเร็วเปิด ได้ถึง ~2.5 m/s ปิด ~0.6–0.8 m/s
• ฉนวนกันความร้อนดีเยี่ยม จากบานอลูมิเนียมเติม PU ช่วยรักษาอุณหภูมิ/ความชื้น ลดภาระเครื่องทำความเย็น-ทำความร้อน
• ทนลมและแรงดัน ซีลรอบบานลดฝุ่นและเสียง
• เงียบ จากการวิ่งแบบไม่สัมผัสและ ล้อยางลดเสียง Shutter Doors

สเปกโดยทั่วไป

• โครงสร้างบาน: บานอลูมิเนียมเติมฉนวน PU; มีทางเลือกบานใสสำหรับการมองเห็น

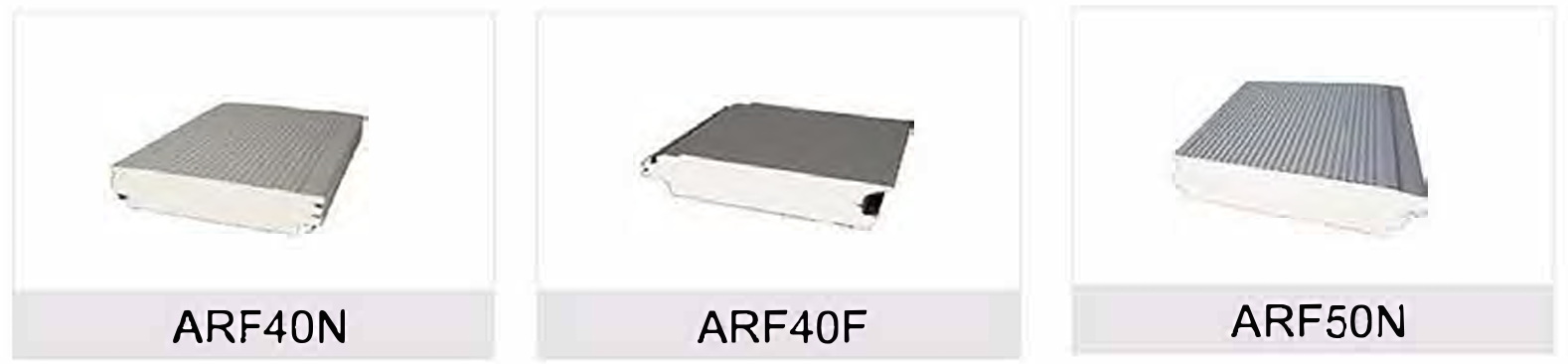

• ความหนาบาน: โดยทั่วไป 40–50 มม. (เช่น รุ่น ARF40N/ARF40F/ARF50N)
• ความกว้างบาน: ประมาณ 185–230 มม. ตามรุ่น
• ระบบวิ่ง: รางสไปรัลแบบไม่สัมผัส รางและฮาร์ดแวร์ชุบกัลวาไนซ์หรือสเตนเลส
• ความเร็ว: เปิด สูงสุด ~2.5 m/s ปิด ~0.6–0.8 m/s
• การซีล: ซีลรอบบานเพื่อกันลม/ฝุ่น/เสียง
• ไฟฟ้า/ควบคุม: 110/220/380V มอเตอร์อินเวอร์เตอร์แบบ Soft-start/Stop

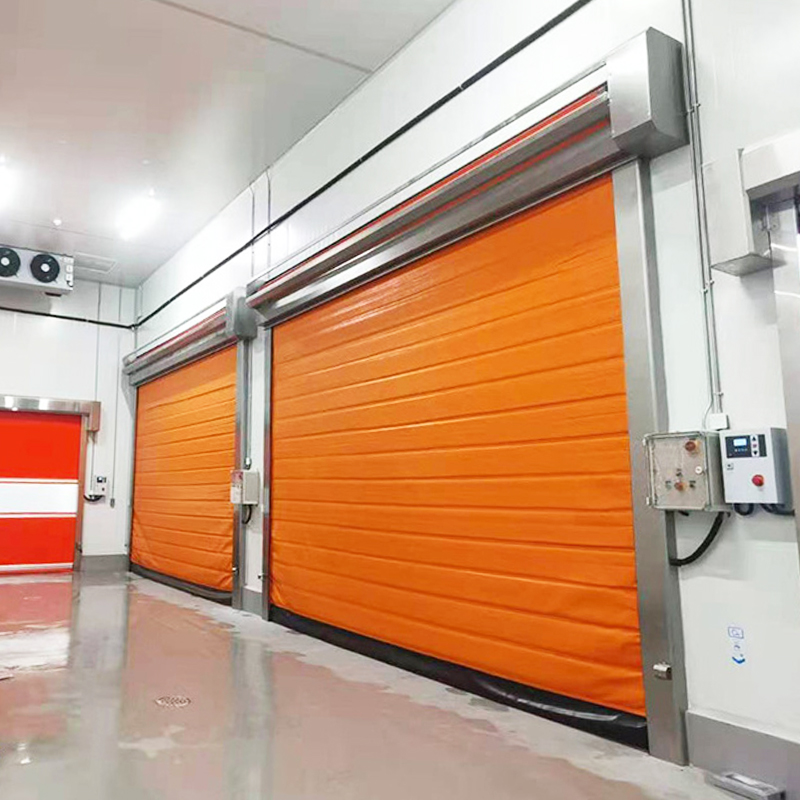

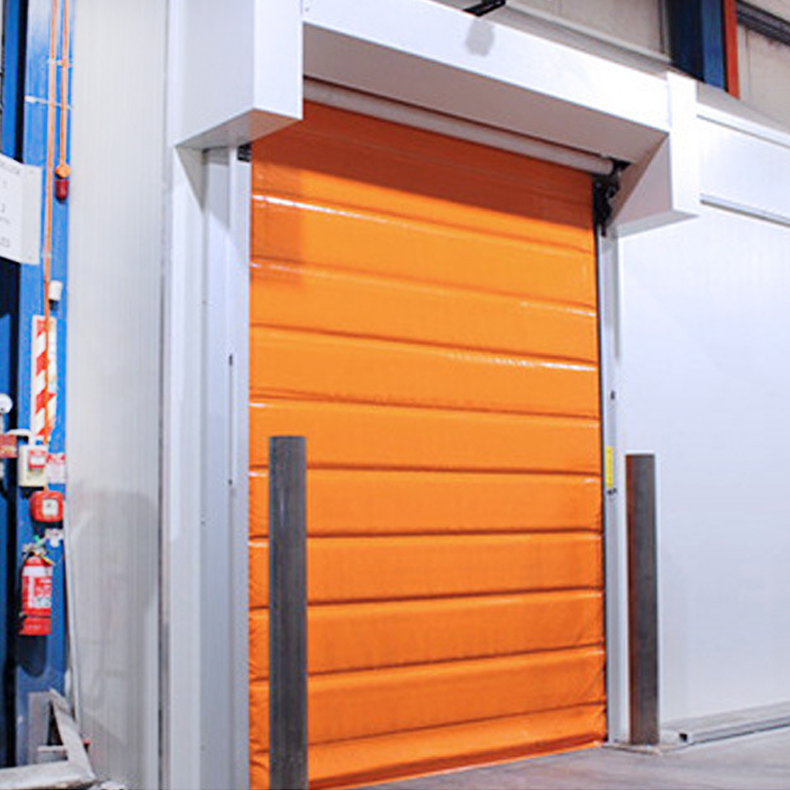

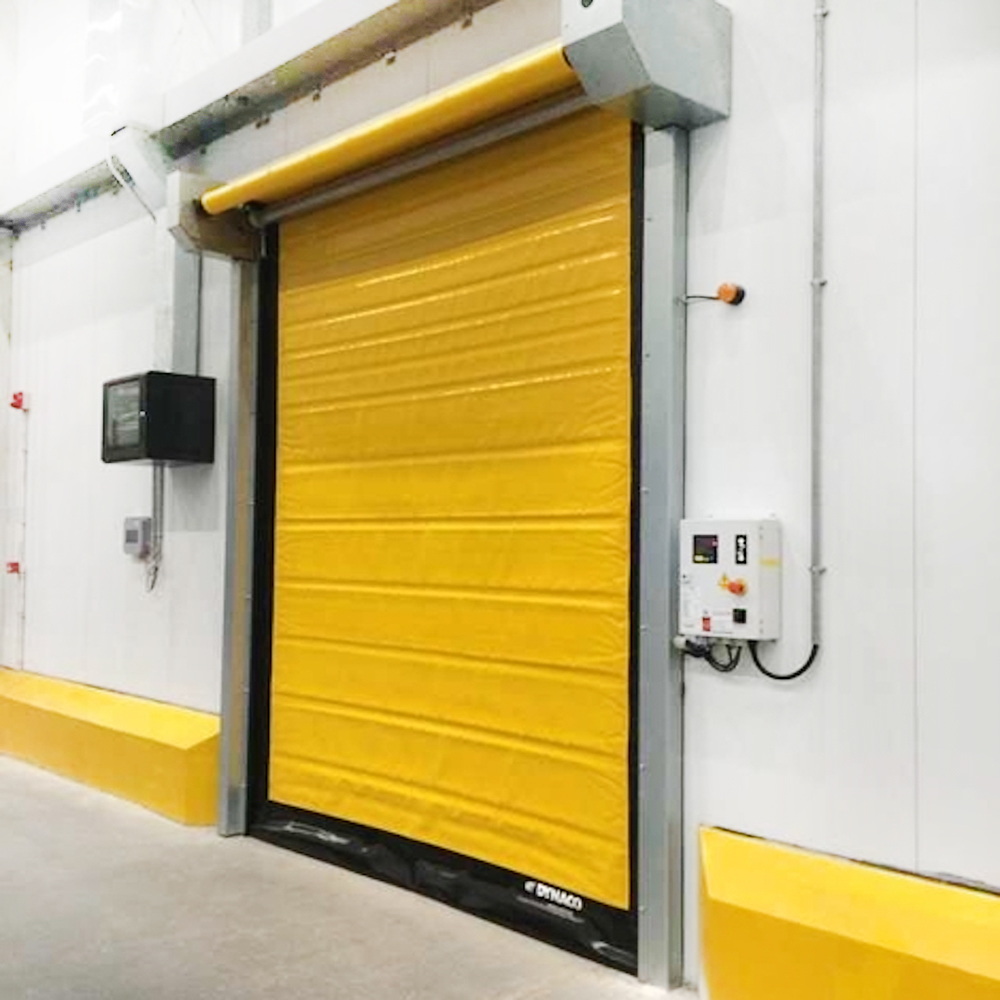

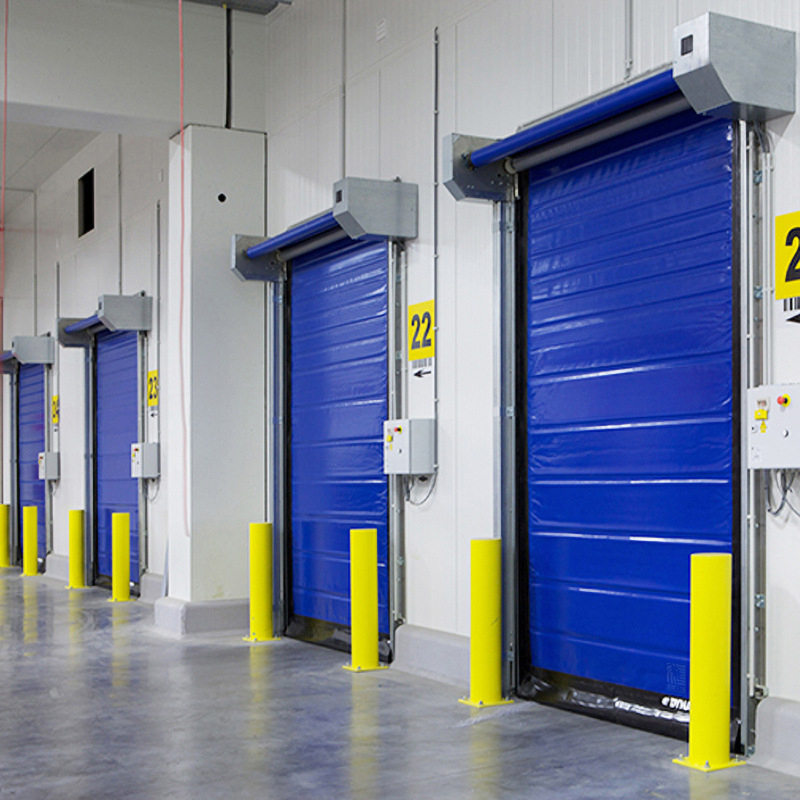

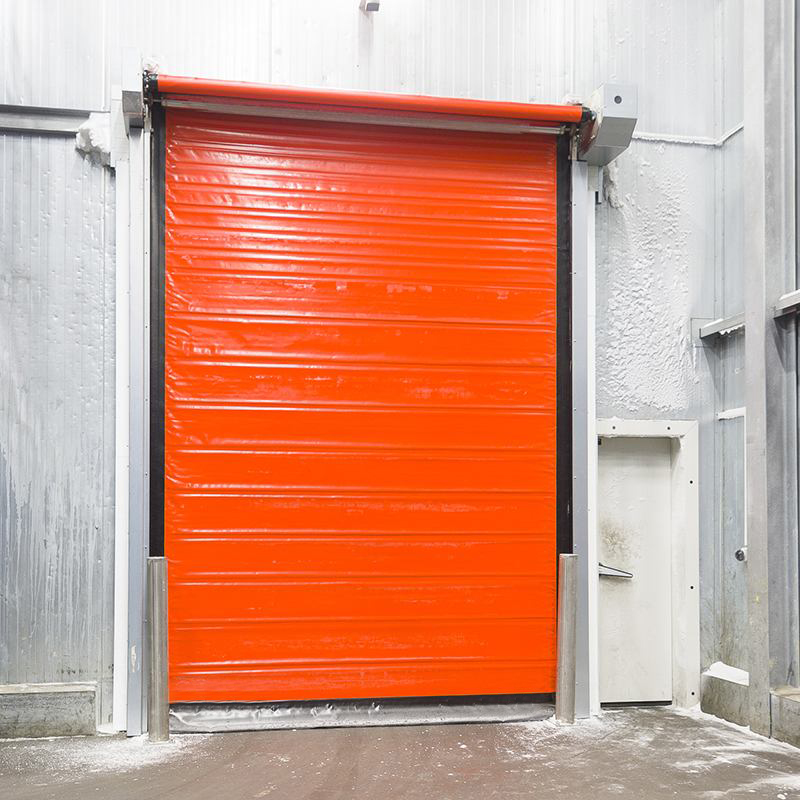

ประตูม้วนห้องเย็นถูกออกแบบเพื่อ ความน่าเชื่อถือในอุณหภูมิติดลบ การประหยัดพลังงาน และสุขอนามัย ใช้ม่าน พีวีซีฉนวนสองชั้น (ประมาณ 10 มม.) ร่วมกับซีลรางข้างแนบสนิท ลดการรั่วไหลของอากาศ และความเร็วเปิด-ปิดสูงช่วยลดเวลาที่ประตูเปิด เหมาะกับ ท่าขนถ่ายห้องเย็น ห้องแช่แข็ง/ชิลล์ไลน์ ห้องเก็บยา และจุดเชื่อมต่อโซนสะอาด.

จุดเด่น

• ม่านฉนวนสองชั้น: พีวีซีทนความเย็นพร้อมแกนโฟมฉนวนชนิดเป็นมิตรต่อสิ่งแวดล้อม เลือกสีได้ตามโซนงาน.
• ซีลแน่นรอบบาน: ซีลพีวีซีพิเศษ ที่รางข้างช่วย กักลมเย็น/กันลมร้อน ลดการแลกเปลี่ยนอากาศ.
• ระบบกันน้ำแข็ง: ฮีตเตอร์ สามด้าน (เสา-ฝากล่อง-ฐาน) และโหมด สั่นเบาบริเวณม่านเป็นช่วงสั้น ๆ ลดการจับตัวของน้ำแข็ง
• ม่านหลุด-คืนรางอัตโนมัติ: เมื่อถูกชน ม่านจะ หลุดรางเพื่อความปลอดภัย และ กลับเข้ารางเองเมื่อยกเปิดครั้งถัดไป ลด Downtime
• ความปลอดภัยครบ: เซ็นเซอร์อินฟราเรดสองข้าง ตรวจพื้นที่ผ่าน หากพบสิ่งกีดขวางระบบจะหยุด/ย้อนกลับอัตโนมัติ
• โครงสร้างม่านทรงลอน: โปรไฟล์ ลอน/คลื่น ช่วยเพิ่มความแข็งแรงด้านข้าง ทนแรงดันต่างระดับของห้องเย็น

ประโยชน์ด้านสมรรถนะ

• ลดพลังงาน: ประตูเปิดไม่นาน + ซีลแน่น ช่วยลดการรั่วไหลของอากาศ ลดภาระคอมเพรสเซอร์และรอบละลายน้ำแข็ง.
• ลดน้ำแข็งเกาะ: ฮีตเตอร์และการสั่นเป็นจังหวะช่วยป้องกันสะพานน้ำแข็งบริเวณเสาและคานล่าง.
• เพิ่ม Throughput: เปิด-ปิดเร็วรักษาอุณหภูมิสินค้า ขณะให้การจราจรโฟร์คลิฟต์ไหลลื่น.

สเปกโดยทั่วไป

• ม่าน: พีวีซีฉนวนสองชั้น ประมาณ 10 มม. ทนอุณหภูมิต่ำ.
• ซีล: ซีลพีวีซีข้าง/ซีลล่างแบบกดแนบ พร้อม ชุดฮีตเตอร์ เสา/ฝากล่อง.
• ความปลอดภัย: เซ็นเซอร์อินฟราเรดสองข้าง ระบบหยุด-ย้อนกลับ ขณะพบสิ่งกีดขวาง ปลดฉุกเฉิน.
• ความทนทาน: ระบบ หลุด-คืนรางอัตโนมัติ เมื่อถูกชน.
• ตัวเลือก: หน้าต่างใสมองเห็น, ไฟสัญญาณ/เสียงเตือน, ลูปแม่เหล็ก, เรดาร์, เชือกดึง, รีโมต, เชื่อม PLC.

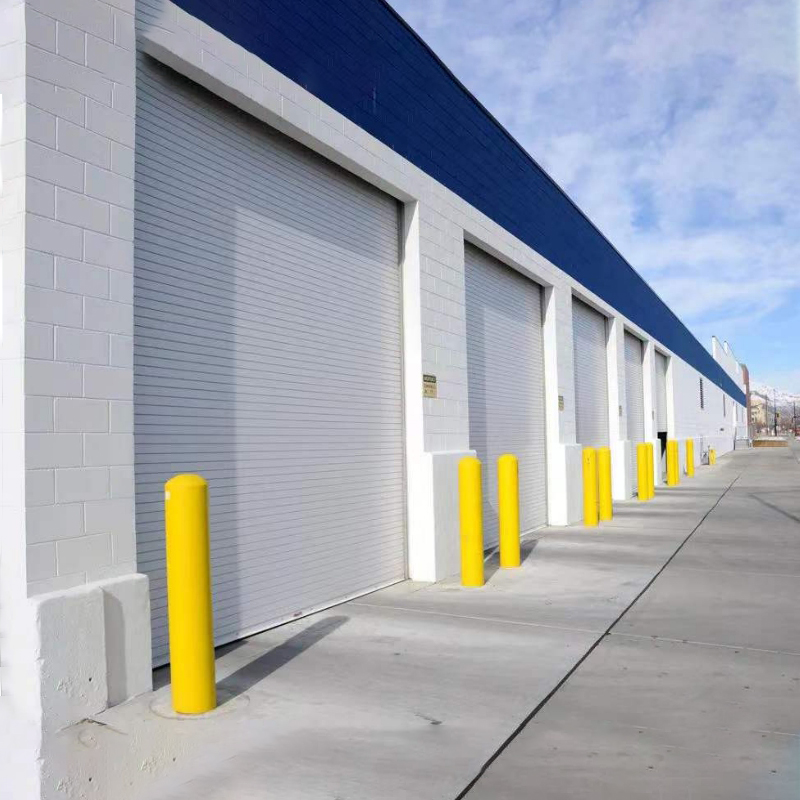

ประตูม้วนเหล็กของเราออกแบบเพื่อ ความปลอดภัย ความทนทาน และความคุ้มค่า เหมาะกับโรงงาน คลังสินค้า โลจิสติกส์ หน้าร้าน และอาคารจอดรถ ตัวบานผลิตจาก เหล็กชุบกัลวาไนซ์ เคลือบผิวแบบ พ่นสีฝุ่น (Electrostatic Powder Spray) ให้ทนการกัดกร่อนและการดัดตัวได้ดี นอกจากนี้ยังมีตัวเลือก เหล็กเคลือบสี เหล็กชุบกัลวาไนซ์แบบจุ่มร้อน หรือสเตนเลส 201/304 และสามารถออกแบบให้มีคุณสมบัติด้าน ทนไฟ ได้ตามมาตรฐาน

จุดเด่น

• แข็งแรง ปลอดภัย: แผงบานเหล็กแบบสอดล็อก ลดการงัดแงะและรับแรงกระแทกได้ดี.
• ป้องกันสภาพแวดล้อม: เหล็กชุบกัลวาไนซ์ + พ่นสีฝุ่น และตัวเลือก จุ่มร้อน/สเตนเลส 201/304 สำหรับพื้นที่ชายทะเลหรือกัดกร่อน.
• ประสิทธิภาพด้านอัคคีภัย: โครงสร้างเหล็กสามารถเพิ่มราง/ซีล/อุปกรณ์ตามระบบ กันไฟ ได้เมื่อข้อกำหนดบังคับ.
• หลากหลายรูปแบบ: บานทึบเพื่อความเป็นส่วนตัว หรือ บานตะแกรงสเตนเลส (201/304) เพื่อการระบายอากาศ/การมองเห็น เหมาะกับลานจอดรถและหน้าร้าน.

สเปกโดยทั่วไป

• ม่านบาน: เหล็กรีดขึ้นรูปชุบกัลวาไนซ์ (เลือกเคลือบสี/สเตนเลส 201/304 ได้) พร้อมตัวล็อกปลายกันบานส่าย.
• ผิวเคลือบ: พ่นสีฝุ่นเฉดมาตรฐาน หรือสั่งทำสี RAL.
• ราง/คานล่าง: รางเหล็กพร้อมแปรง/ยางกันฝุ่นและลดเสียง
• ระบบขับ: มือดึง/โซ่มือ หรือมอเตอร์ไฟฟ้า (ท่อหรือลูกโซ่) พร้อม Soft-start/Stop
• ความปลอดภัย: โฟโต้อาย ขอบล่างนิรภัยย้อนกลับ ปลดฉุกเฉิน และป้องกันมอเตอร์โหลดเกิน
• ทางเลือกบานตะแกรง: Roller-up metal grille สเตนเลส 201/304 สำหรับงานที่ต้องการถ่ายเทอากาศ/มองเห็น.

การใช้งาน

• อุตสาหกรรม/โลจิสติกส์: ประตูท่าขนถ่ายและกั้นโซนภายใน
• ค้าปลีก/พาณิชย์: ม้วนปิดหน้าร้าน/คีออสก์ ประตูโหลดสินค้า
• อาคารจอดรถ/คอนโด: ทางเข้า-ออกหลัก ใช้บานตะแกรงเพื่อระบายอากาศ
• อาคารสาธารณะ/สถานศึกษา: ปิดกั้นพื้นที่เก็บของ โรงอาหาร ห้องแลบ

ออปชัน

• แผงบาน: ทึบ เจาะรู โปร่งตะแกรง (สเตนเลส 201/304)
• ควบคุม: สวิตช์กุญแจ ปุ่มกด รีโมต ควบคุมเข้า-ออก ไฟสัญญาณ/เสียงเตือน
• เพิ่มความทนทาน: สกรู/ฮาร์ดแวร์สเตนเลส ชุดสปริงรอบสูง ชุดล็อกกันลม
• แพ็กกันไฟ: ราง/ซีลกันไฟ ลิงก์หลอมตัว อินทิเกรตสัญญาณเตือนอัคคีภัย
